介紹

功能簡介

· On-line / Off-line 通信適用
· 輸出測量圖形、顯示測量路徑
· CAD文件導入、導出（無需轉換器）
· 多種關系計算(700多種類型)
· 圖形化報告書
· 標準DMIS代碼適用
· 支持DMIS高級語言
· 采用ASME Y14.5, ISO 1101 GD&T 幾何公差標準
· 仿真 & 模擬
· 碰撞檢查和自動經過點生成

· 提供形狀分析工具（計算，復制，移動，對稱等）

· 采用 (Ghost) 功能
· 提供各種編輯方法（復制，粘貼，刪除等）

· 數據檢查功能（重新測量，添加測量點，合并，形狀轉換等）

· 各種圖標
· 采用樹結構
· 自動應用一般公差和ISO公差

· 每種形狀的特殊計算方法（最小領域，最小二乘，外接，內切等）

· 支持多語種（韓語，英語，中文...）

· 高質量渲染技術

· 自動形狀識別和自動邊緣檢測功能

· 曲線，曲面，鈑金測量

· 多種輸出格式（Excel，文本，CAD格式）

基本功能

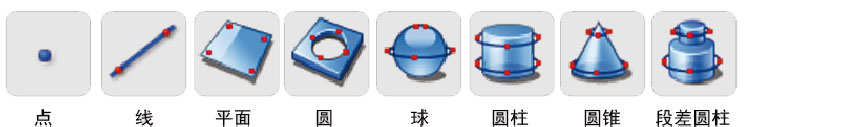

基本要素

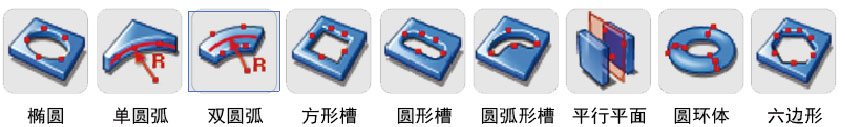

擴張要素

17種要素測量

· 支持每個要素的自動測量功能

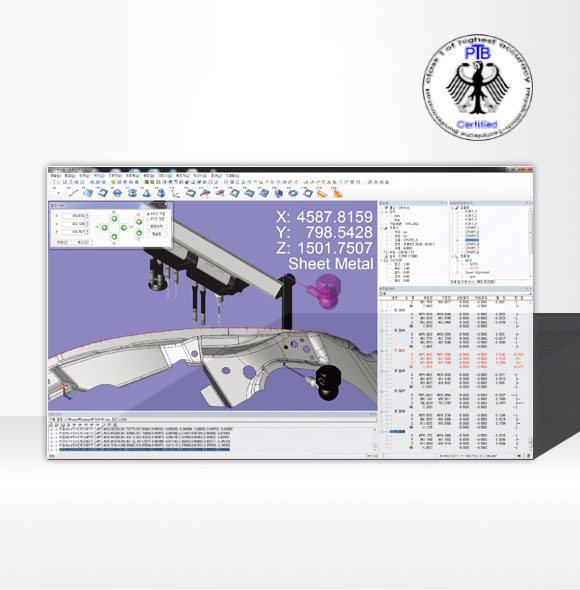

· 德國PTB（聯邦物理技術管理局）形狀計算算法認證（最高等級Class1）

· 使用CAD模型自動進行形狀識別和邊緣檢測

· 測量路徑指示

支持700多個關系計算

· 易于使用的各種關系圖標

· 直接關系圖標，即使初學者也可以輕松掌握

· 創建切線圓，最小接觸圓，各種距離，角度計算

· 通過測量要素之間的合并功能支持各種要素分析

· 測量要素，關系要素圖形輸出和要素名稱輸出

· 使用鼠標輕松選擇形狀

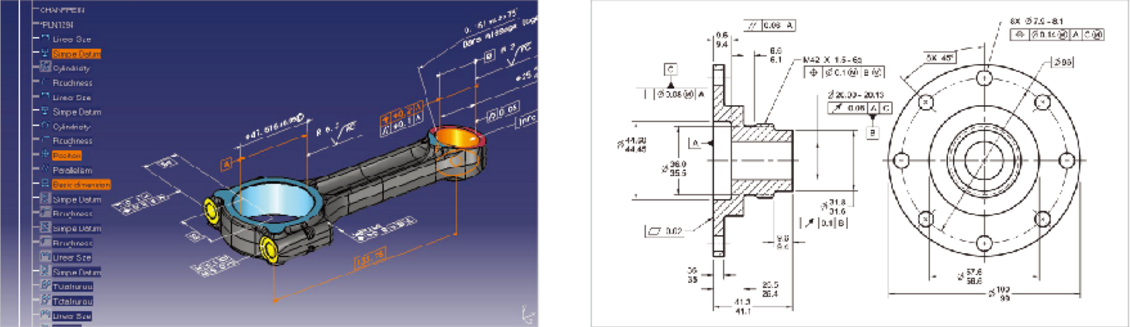

完美幾何公差(GD&T)評價

· ASME Y 14.5, ISO 1101 GD&T 應用幾何公差標準規范

· 三維幾何圖形的精確幾何公差評估

· 應用FIM方法分析實際形狀誤差

· 業界最佳幾何公差評價系統

· 采用標準符號更容易使用和理解

· CAD模型便捷的輪廓圖評估方法

· 最大實體條件(MMC），最小實體條件（LMC）等多種特殊GD&T適用

出色的可擴展性和通用性

I++ DME 通信支持

· DKS 控制器
· Renishaw UCC 控制器

多語言支持

· 韓語、英語、漢語之間實時轉換

· 客戶需要的任何語言都可以定制

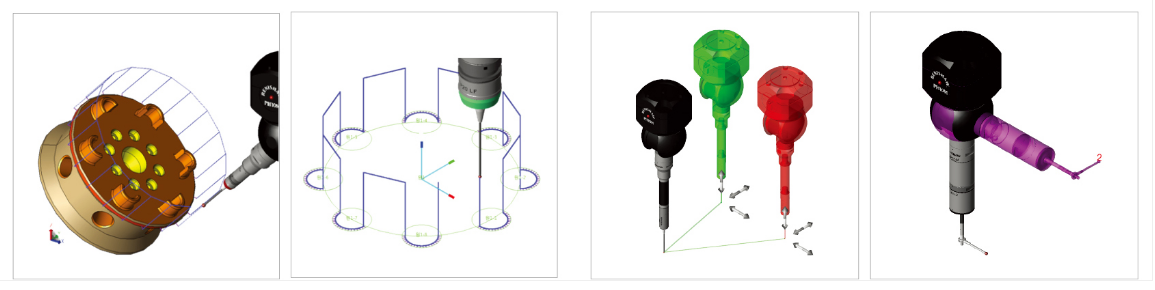

支持測量所需的所有設備和探針

· 手動測頭，自動測頭，Revo，PH20

· 可以創建和定義各種測頭組，包括星型側頭組

· 支援測頭自動交換裝置(Tool Changer)

· 軟件界面可以設置與實際測頭相同的配置，提供工作便利性

Ghost 功能

· 使用Ghost功能檢查移動位置

· 通過鼠標方便的進行位置移動

· 探針姿勢、絕對移動、相對移動

DMIS編程

采用標準 DMIS 代碼

· ANSI CAM-I 105.0-2009 DMIS 5.2 標準適用

· 使用本地DMIS代碼，無需單獨的轉換器

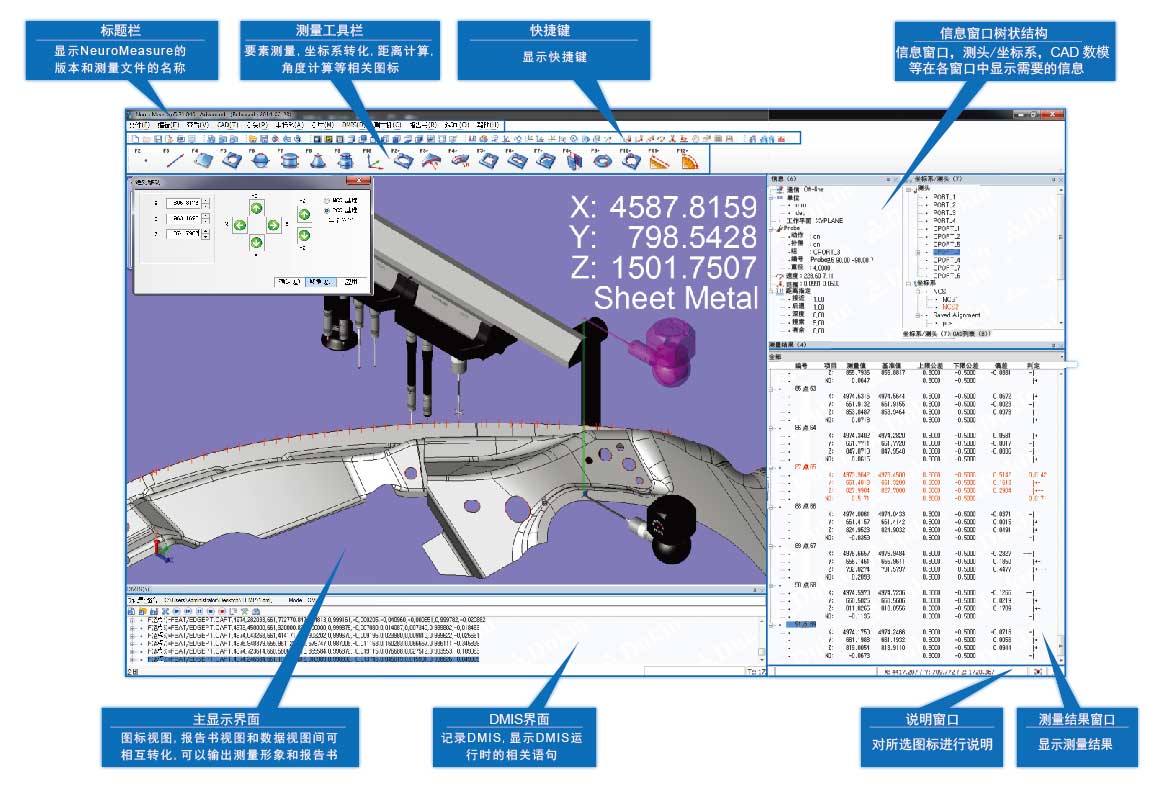

使用的便利性

· 采用樹結構，提高使用的便利性

· 圖標結構，簡單，易于理解

· 輕松快速地編輯

· 通過離線運行驗證DMIS程序

· 具有沖突檢查和自動創建經過點功能

· 內置多媒體輸出、注釋輸入、DIMS鏡像等便利功能

支持DMIS HLL(High Level Language) 高級語言

· 可以編寫交互式程序(變量聲明、條件設置、迭代設置、計算功能等)

· 支持用戶程序編寫

· 提供多種菜單和調試工具

CAD功能

支持(CAD: 計算機輔助設計)

· 常用文件: IGES, STEP, VDA-FS
· 商業核心軟件: ACIS, Parasolid
· 商業CAD: CATIA V4, V5, Siemens NX, PTC Creo (ProE), Inventor, SolidWorks
· 支持最新的CAD版本接口

· 無需單獨的轉換器

CAD圖形

· 高質量渲染 (Rendering)

· 支持面形狀輸出和線形狀輸出

· 模型透明度 (Transparency), 陰影(Shadow)功能適用

· 自動隱藏線功能

測量路徑顯示

· DMIS路徑顯示

· 實時顯示自動測量和手動測量路徑

· 測量前顯示路徑，可以更安全的進行測量

模擬和自動經過點生成

· 自動進行沖突檢查并自動生成經過點

· 可以離線模擬驗證和確認程序

· 用戶在安全距離位置指定經過點(避免沖突發生的路徑點)

· 考慮測量值偏差的余量厚度

· 自動生成最短、最優的躲避路徑

· 通過實時顯示移動路徑創建更安全的程序

· 產品生產前，利用CAD模型編寫和驗證程序，縮短產品生產時間

· 在線/離線/VR模式

· 實時在線和離線切換

· 支持在線設備移動的實時模擬和屏幕移動

· VR 模式: 利用通用游戲桿在Offline狀態下再現與實際測量設備相同的環境，應用于教學及實驗室環境

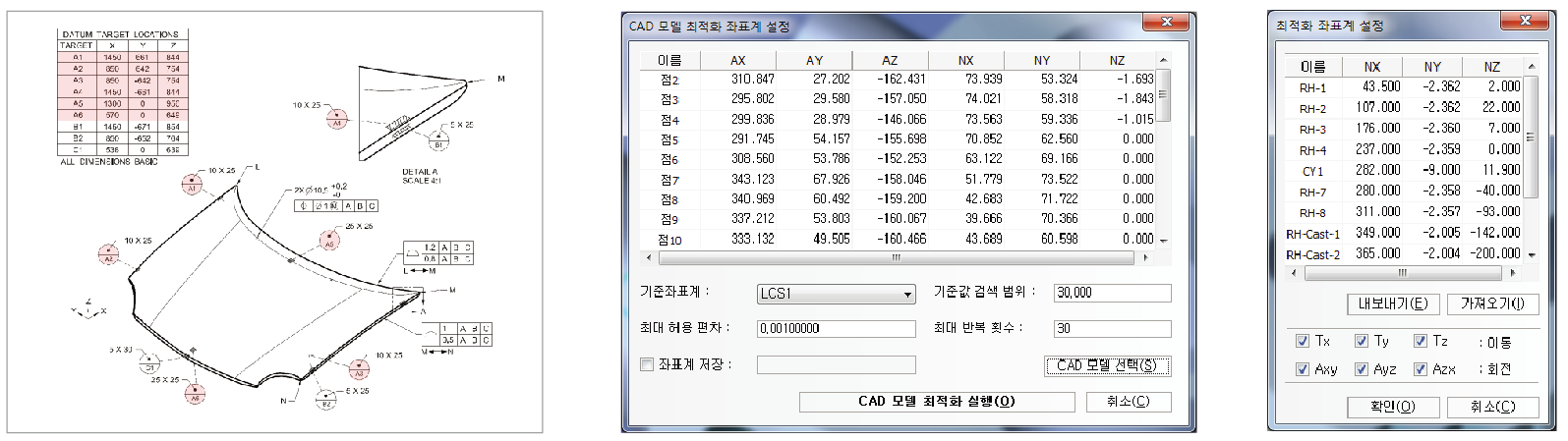

使用CAD模型進行坐標系設定

· 對目標基準支持反復坐標系設置
·  支持CAD模型最佳化方式建立坐標系
· 通過測量點輸入輕松創建程序
· 支持CAD基準點選擇和測量功能

· 支持通過參考坐標搜索測量位置功能

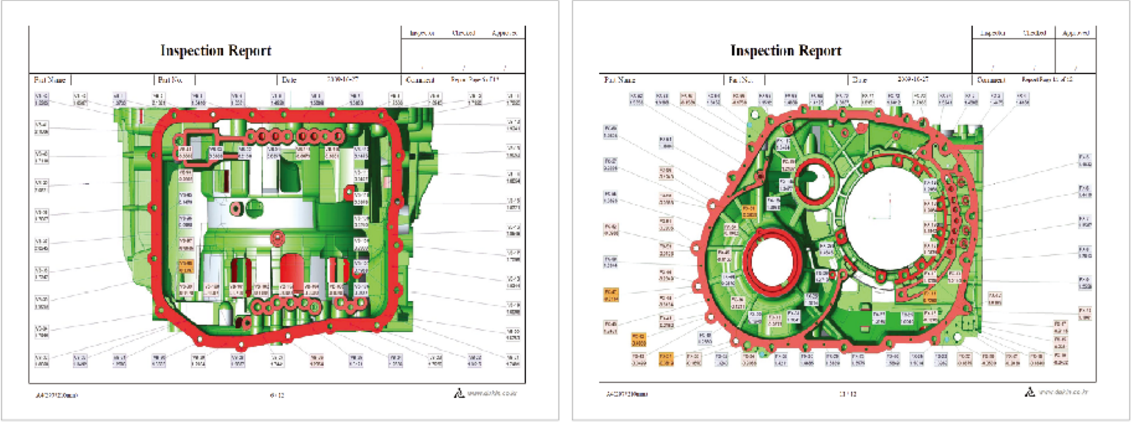

強大的圖形報告功能

· 記錄/管理用戶模板

· 標簽偏差、彩色圖形、按幾何圖形支持詳細報告格式

· 測量形象、關系計算形象、距離、角度等標簽
· 標簽位置固定和相對移動
· 標簽對齊，擬合功能，插入控制點
· 多個標簽的自動對齊
· 撤消(Undo)，重做(Redo)
· 導出各種文件格式:Excel、PNG、BMP、JPEG、GIF、TIF...

· 支持運行DIMS

· 支持鼠標拖放功能，輕松制作報告

· 多頁支持，保存結果Excel輸出

特殊功能

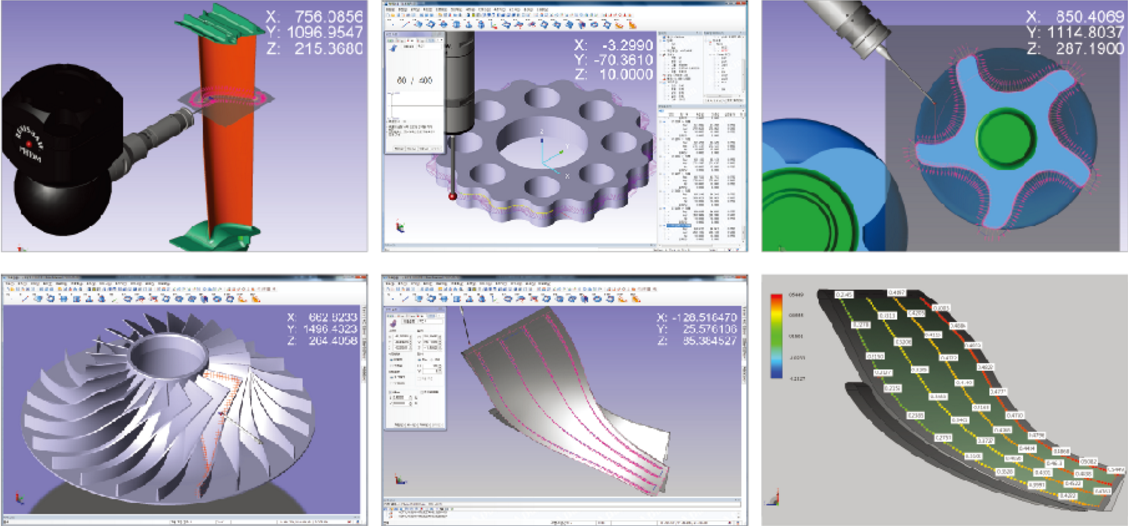

曲線/曲面 測量

· CAD 模型切片測量

· CAD 模型邊緣偏移測量

· 自由形式的UV網格測量

· 根據曲率自動測量點分割功能

· 自動路線生成測量獲得專利技術認證（申請?zhí)枺?0-2010-0041650）

· 通過NeuroSurf配備專業的分析系統

· 可以輕松測量難以通過常規方式測量的產品例如：葉片和葉輪

· 最佳曲線輪廓評估系統

鈑金件(Sheetmetal) 測量

· 提供了考慮到鈑金件翹曲的測量方法

· 銑削過得外邊緣(Trimmed edge)測量功能

· 通過VECBLD功能校準測量位置(孔/槽等)

· 鈑金件形式 CAD模型支援(頂面，底面)

· 通過CAD參考值檢索功能進行實時偏差比較

· 通過CAD模型幾何識別功能簡化編程過程

齒輪測量

· NeuroMeasure齒輪模塊是一款齒輪測量專用軟件，用于利用三維測量?jī)x測量“直齒輪”(Spur Gear)和“斜齒輪”(Helical Gear)、“蝸輪”(Worm Gear)

· NeuroMeasure齒輪模塊作為NeuroMeasure的選項功能集成在軟件中，可直接對齒輪進行測量。

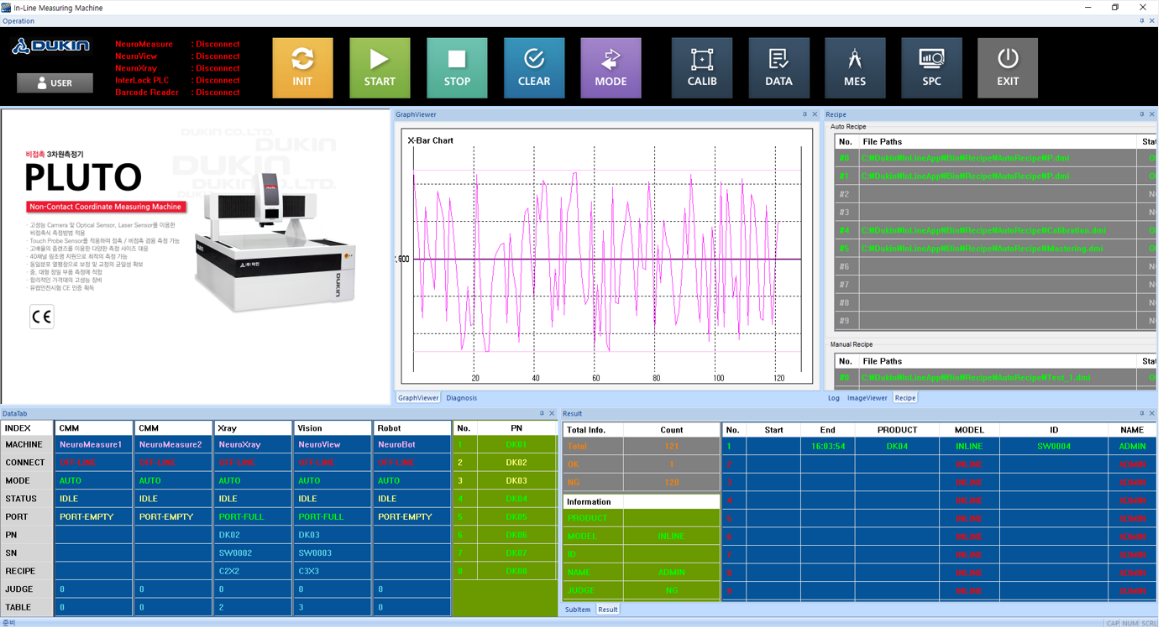

自動化

· 可以將CMM安裝在現場，通過德仁的“自動化軟件”實現無人值守自動化檢測

· 測量數據以可用于數據庫(DB)的多種形式輸出，支持MES、PLM、PMI構建。
